——方便快捷的結構繪圖軟件
天正軟件-結構系統是天正研發人員通過參考大量用戶意見，在天正結構上一版的基礎上修改升級而成，支持32位AutoCAD2004-2013平臺，支持64位的AutoCAD2010-2013，是一款運行穩定、執行效率高、功能強大的后處理結構設計繪圖軟件。
靈活方便的混凝土結構設計

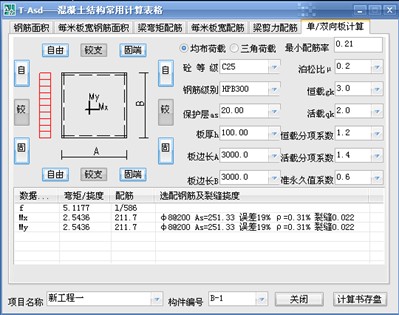

 提供鋼筋混凝土平面整體表示法繪制梁、柱、墻功能，完全符合國家制圖標準；可完成單/雙向板配筋、預埋件等小構件的計算；



提供方便的獨立淺基礎配筋計算(支持PKPM計算生成的數據文件）、大樣詳圖的參數化繪制，樁承載力、復合地基以及單個基礎的沉降計算；強大的板式樓梯配筋計算與繪制和梁式鋼梯及埋件的計算與繪制；靈活方便的任意鋼筋繪制和編輯功能。

功能強大的鋼結構設計

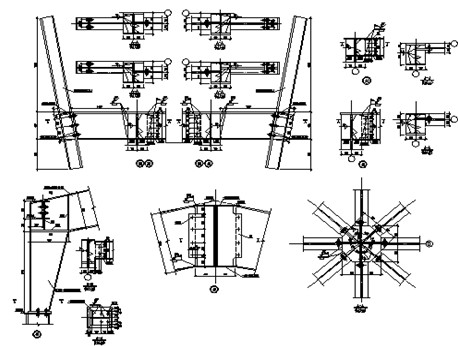

      提供了常用鋼結構斷面繪制，焊縫標注，檁條（墻梁）布置等工具；各種斷面繪制工具均可自動計算斷面的常用截面特性值；提供了大量的節點參數化繪圖功能，只需設置好各繪圖參數即可繪制出漂亮的節點圖；提供了各種常用截面、材料的特性計算、查詢工具，使您可以拋開參考書，隨用隨查；提供了各種常用支撐參數化繪圖功能，以往需要數小時的辛苦工作才能完成的支撐圖，現在只需設置好各繪圖參數即可完成；進一步完善了吊車梁的計算與繪圖。
方便快捷的常用工具
提供結構施工圖中常用符號的繪制、文本文字編輯、尺寸標注編輯、實體編組操作、圖層操作等功能，方便了用戶對施工圖的再編輯；同時還提供齊全的接口類型，可與PKPM、天正建筑等軟件接口，實現建筑結構軟件的接力運行。

新穎齊全的結構圖庫

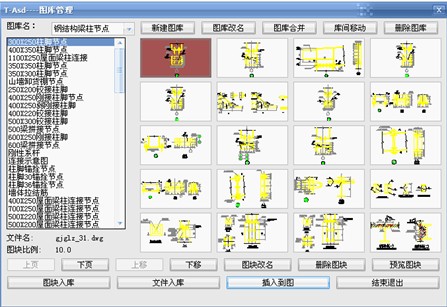

提供了一個完善的圖庫管理系統和一些系統圖庫。其中系統圖庫里面的模塊都來自于實際的工程實例，用戶只需稍加調整即可直接引用。同時也允許用戶根據自己的需要自行添加、更新和修改圖庫內容。



天正軟件-結構系統的新特性
天正軟件-結構系統根據《混凝土結構設計規范GB50010-2010》修改鋼筋、混凝土材料參數，增加HPB300,HRB500,HRBF500鋼筋；修改了關于保護層厚度、最小配筋率等的要求；修改構件設計、繪圖的一些變化。
一、全面增強的基礎計算功能
1．  修改【基礎計算】命令, 讀取SATWE/TAT荷載計算時增加活荷載折減系數。若該目錄中存在WDCNL.out文件則該系數從WDCNL.out中讀取。修正了讀入WDCNL.out或DCNL.out時計算基礎面積時采用了設計值的錯誤。

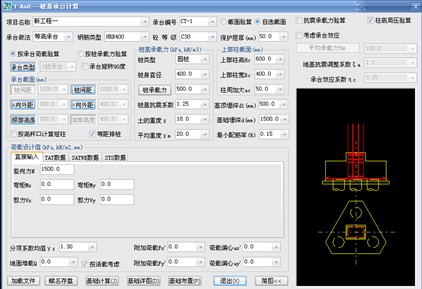

2．修改【承臺計算】命令, 讀取SATWE/TAT荷載計算時增加活荷載折減系數。若該目錄中存在WDCNL.out文件則該系數WDCNL.out中讀取。修正了讀入WDCNL.out或DCNL.out時計算基礎面積時采用了設計值的錯誤。
二、更為完善的鋼結構設計
1．1熱軋H型鋼數據庫中增加歐標HE型鋼數據。

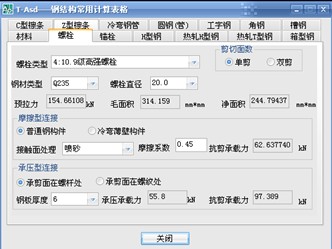

2. 修改【鋼計算表】中的螺栓計算模塊，增加一些鋼板厚度；可計算各種螺栓。
三、其他改進
1. 修改【改現比例】(asde_ct)、【設現比例】(asde_sscale)、【繪圖比例】(asde_shscale)為對話框輸入
2. 修改【系統配置】命令，增設控制是否啟用插入/粘貼圖塊比例自調功能。
3. 新增【插入調整】命令，控制在當前繪圖中是否啟用插入/粘貼圖塊比例自調功能。
4. 新增【轉換圖層】命令，可把圖形中的實體從layerdefold.ini文件定義的命名規則向layerdef.ini文件定義的圖層命名規則轉換。
5. 修改了圖庫模塊的插入部分，插入可自動進行層轉換。
6.更新常用規范中的《混凝土結構設計規范 GB50010-2010》、《高層建筑混凝土結構技術規程 JGJ 3-2010》、《工程建設標準強制性條文（房屋建筑部分）2009版》。
天正軟件-結構系統T-Asd的技術特點
1．軟件完全以現行國家結構設計規范規程和制圖標準為依據，使用該軟件可以很方便、快捷的繪制出符合要求的結構施工圖。各種隨手可得的工具，全面增強AutoCAD軟件在結構設計/施工圖繪制方面的功能，提高計算機設計、繪圖的效率，使結構設計人員從繁雜的重復性繪圖工作中解放出來，將更多的精力放到技術含量更高的設計工作中去。
2．軟件每一個新功能的完成都根據用戶反饋的意見和建議進行修正和改進，通過不斷修正更新軟件將逐步成長為一個功能強大、技術先進，使用簡單方便，實用性強，能夠滿足行業用戶需求的穩定而高效的專業設計工具。
3．利用AutoCAD的新功能，人機交互方便，可靠性高，使用擴展圖元新技術，使“圖數合一”參數化繪圖，管理方便。
    4．采用分布式工具集作業模式，根據實際設計情況靈活調整工作步驟，執行結果所見即所得，完全符合設計習慣和國家有關設計規范、規程及標準。
5．可直接使用模型空間實現在同一張圖紙內繪制不同比例的圖形，布圖和出圖更加直觀。
6．天正軟件-結構系統可與天正軟件-建筑系統系列軟件或其他建筑及結構軟件配合使用，形成CAD協同作業，提高總體設計繪圖效益。
